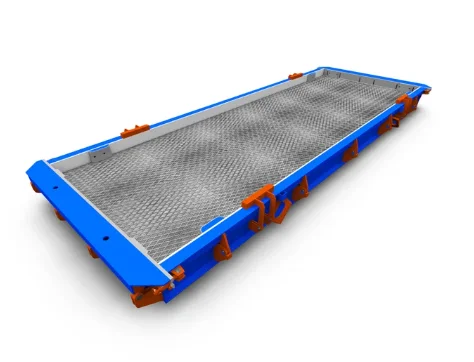

Металоформи ПДН 2П30.18, 1П30.18, ПАГ-14, ПАГ-18

«Сталконс» проєктує та виготовляє металоформи для дорожніх і аеродромних плит: ненапружувані та попередньо напружені дорожні плити П, ПД, ПДН (зокрема 1П30.18, 2П30.18) і аеродромні плити ПАГ-14, ПАГ-18. Вироби виготовляються та приймаються за нацстандартами України: ДСТУ для дорожніх плит (MOD до ГОСТ 21924) і ДСТУ для аеродромних плит ПАГ (MOD до ГОСТ 25912).

Призначення та номенклатура

Плити П/ПД застосовують для покриттів постійних і тимчасових доріг, ПДН — коли проєктом передбачено попереднє напруження арматури, ПАГ — для покриттів аеродромів і трас проходу важкої техніки. Типорозміри дорожніх плит регламентовано ДСТУ: у маркуванні «30.18» — це 30×18 дм (орієнтовно 3000×1800 мм), виконання «1П/2П» — однопозиційна/двопозиційна оснастка; вантажні класи та допуски встановлено у відповідних частинах серії 120–122.
Для ПАГ за ДСТУ фіксуються конструкція, основні розміри та вимоги до преднавантаженої арматури: ПАГ-14 (товщина 140 мм) і ПАГ-18 (товщина 180 мм).

Конструкція металоформ

• Жорсткий зварний корпус із високоточною геометрією формувальних поверхонь; напрямні та запірні вузли унеможливлюють «ведення» під час віброущільнення.
• Одномісні та двомісні виконання для ПДН 1П30.18/2П30.18; для ПАГ — компонування під струнне/стоєчне натягнення згідно з робочими кресленнями та ДСТУ серії 136–137.
• Посадкові місця під глибинні/зовнішні вібратори, технологічні радіуси без застійних зон, ремонтопридатні вкладиші.
• За запитом — вузли електротермічного або механічного натягнення арматури (для ПДН, ПАГ), точки стропування й кантування, термочохли.

Поверхня та рифлення

Якість лицьової поверхні дорожніх плит визначається профілем і чистотою рифлених листів, а також точністю стику між «рифами». Ми виготовляємо форми під рифлення не менше 1,5–2 мм з вхідним контролем кожного рифленого листа; стикування листів виконується за вимогами креслень і нормами на зварні з’єднання.

Технологічність і контроль

Універсальна оснастка дозволяє випускати ненапружувані П/ПД і попередньо напружені ПДН; для ПАГ передбачені вузли преднатягу, що відповідають проєктній схемі. Категорії бетону, морозостійкість, водонепроникність і порядок приймання задаються ДСТУ на дорожні плити; для ПАГ — також ДСТУ на конструкцію плит і арматурно-монтажні вироби.

На заводі «Сталконс» проводимо приймання металоформ (геометрія, якість швів, чистота формувальних поверхонь, комплектність ЗІП) і супроводжуємо контрольне приймання дослідної партії у Замовника.

Комплектація

Металоформа (1- або 2-місна) у збиранні; паспорт, складальне креслення, настанова з експлуатації; ЗІП (ущільнювачі, кріплення, зносні елементи). За запитом постачаємо шаблони/кондуктори під каркаси ПДН/ПАГ і карти натягнення (електротермічного/механічного) під конкретну рецептуру та клас арматури.
